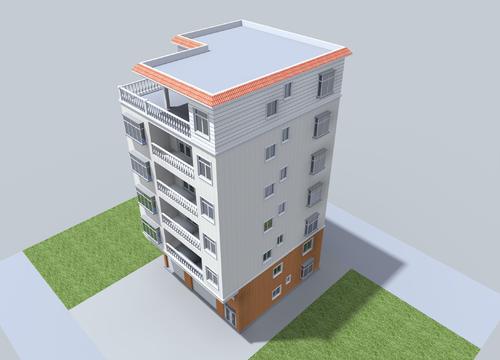

五层农村自建门面楼房设计图纸及带夹层户型平面图（每层一套建筑结构）

一、项目概述
本项目为五层农村自建门面楼房，集商业与居住功能于一体。总建筑面积约600平方米，每层均设置一套完整户型，并在一层设计夹层以增加使用空间。建筑结构安全可靠，满足农村自建房的实用性与经济性需求。

二、设计依据

1. 农村自建房相关规范及当地建设要求；
2. 客户提供的功能需求及宅基地实际尺寸；
3. 结构设计遵循《建筑结构荷载规范》（GB 50009）、《混凝土结构设计规范》（GB 50010）等国家标准；
4. 建筑防火、抗震设防按当地设防烈度执行。

三、平面布局

1. 一层（门面+夹层）：

• 门面区域：开间4.5米，进深8米，层高4.2米，设独立出入口，适合零售、餐饮等经营；

• 夹层：位于门面上方，层高2.4米，面积约30平方米，可作仓储、办公或休息室，设楼梯连接；

• 后部设楼梯间及卫生间，并与二层居住入口分离。

1. 二层至五层（每层一套住宅）：

• 每层均为两室两厅一厨一卫布局，建筑面积约85平方米；

• 客厅与餐厅相连，空间通透；主卧带阳台，次卧尺寸合理；

• 厨房、卫生间集中布置，便于管道安装；

• 每户独立入户门，保证私密性。

四、建筑结构设计

1. 结构形式：采用钢筋混凝土框架结构，抗震性能好，空间布置灵活；
2. 基础：根据地质条件采用独立基础，埋深不小于1.5米；
3. 柱网尺寸：主要柱距4.5米×8米，截面尺寸400mm×400mm；
4. 梁板：楼板厚度120mm，梁截面按跨度设计；
5. 墙体：外墙240mm厚烧结多孔砖，内墙120mm厚；
6. 屋面：现浇钢筋混凝土平屋面，设保温隔热层及防水层。

五、图纸内容

1. 总平面图（含定位、标高）；
2. 各层平面图（含夹层平面图、家具布置示意）；
3. 立面图（正立面、背立面、侧立面）；
4. 剖面图（显示层高及夹层位置）；
5. 结构施工图（基础、柱、梁、板配筋图）；
6. 节点详图（楼梯、卫生间、屋面等）。

六、技术指标

• 建筑层数：5层（含夹层共6个使用层）；
• 总建筑面积：约600平方米；
• 门面面积：约36平方米；
• 夹层面积：约30平方米；
• 住宅面积：每层85平方米，共4套；
• 结构安全等级：二级；
• 设计使用年限：50年；
• 耐火等级：二级；
• 抗震设防烈度：按当地要求（如7度）。

七、施工说明

1. 施工前应详细阅读图纸，按图施工，如有疑问及时与设计沟通；
2. 材料选用符合国家标准的钢筋、水泥、砖等；
3. 混凝土强度等级：基础C30，主体C30；
4. 钢筋保护层厚度按规范执行；
5. 施工过程中注意预留孔洞及预埋件；
6. 夹层结构应与主体可靠连接，确保安全。
